Kubernetes Service

1. Service 概念

通过创建 Service， 可以为一组功能相同的容器提供一个统一的入口，并将请求均衡负载发送到后端的各个容器上

• 通过 Label Selector ，实现 SVC 与容器组关联
• 负载均衡算法默认使用 RR （Round-Robin 轮询调度）
• 亲和性：通过service.spec.sessionAffinity = ClientIP 来启用 SessionAffinity 策略
• 只提供 4 层负载均衡能力 (基于 IP:PORT 转发)，没有7层功能 (通过主机名或域名负载均衡)

2. Service 类型

2.1 ClusterIp

默认类型，自动分配一个仅 Cluster 内部可以访问的虚拟IP。在每个 node 节点使用 iptables，将发向 ClusterIp 的流量转发至 kube-proxy，然后 kube-proxy 自己内部实现负载均衡算法，查询到该 Service 下对应 Pod 的地址和端口，进而将数据转发给对应的 Pod

工作原理：

• apiserver: 用户通过 kubectl 向 apiserver 下发创建 service 的命令，apiserver 接收到请求后，将数据存储到 etcd 中
• kube-proxy: 该进程负载监控 Service 和 Pod 的变化 (etcd)，并将变化信息更新到本地 iptables中
• iptables: 使用NAT 等技术，将 VIP 的流量转发至 Endpoint 中

apiVersion: apps/v1
kind: Deployment
metadata:
  name: myapp
spec:
  replicas: 5
  selector: # 绑定Pod
    matchLabels:
      app: myapp
      release: stable
  template:
    metadata:
      labels:
        app: myapp
        release: stable
        env: test
    spec:
      containers:
      - name: myapp
        image: nginx:1.21.3
        ports:
        - name: http
          containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: myapp-svc
spec:
  type: ClusterIP
  selector:  # 绑定Pod
    app: myapp
    release: stable
  ports:
  - name: http
    port: 80
    targetPort: 80

$ kubectl get svc
NAME         TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)   AGE
kubernetes   ClusterIP   10.96.0.1      <none>        443/TCP   62d
myapp-svc    ClusterIP   10.96.92.170   <none>        80/TCP    154m

# 通过 ClusterIp 访问
$ curl 10.96.92.170

# ipvs转发
$ ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  10.96.92.170:80 rr
  -> 10.244.0.4:80                Masq    1      0          0
  -> 10.244.0.5:80                Masq    1      0          0
  -> 10.244.1.5:80                Masq    1      0          1
  -> 10.244.1.6:80                Masq    1      0          0
  -> 10.244.1.7:80                Masq    1      0          1

2.2 NodePort

在每个节点上暴露一个相同的端口，外部可以通过 IP:PORT 方式访问集群服务

apiVersion: v1
kind: Service
metadata:
  name: myapp-svc-nodeport
spec:
  type: NodePort
  selector:
    app: myapp
    release: stable
  ports:
  - name: http
    port: 80
    targetPort: 80

$ kubectl get svc
myapp-svc-nodeport   NodePort    10.96.112.231   <none>        80:35473/TCP   5s

$ curl 10.96.112.231

$ curl 192.168.80.240:35473

# 访问流程
$ ipvsadm -Ln
TCP  192.168.80.240:35473 rr
  -> 10.244.0.4:80                Masq    1      0          0
  -> 10.244.0.5:80                Masq    1      0          0
  -> 10.244.1.5:80                Masq    1      0          0
  -> 10.244.1.6:80                Masq    1      0          0
  -> 10.244.1.7:80                Masq    1      0          0
TCP  10.96.112.231:80 rr
  -> 10.244.0.4:80                Masq    1      0          0
  -> 10.244.0.5:80                Masq    1      0          0
  -> 10.244.1.5:80                Masq    1      0          0
  -> 10.244.1.6:80                Masq    1      0          0
  -> 10.244.1.7:80                Masq    1      0          0

2.3 LoadBalancer

在 NodePort 基础上，借助 Cloud Provider 创建一个外部负载均衡器，并将请求转发到 <NodeIp>:<NodePort>

2.4 ExternalName

通过返回具有该名称的 CNAME 记录，将集群外部的服务引入集群内部使用

apiVersion: v1
kind: Service
metadata:
  name: external-name-svc
spec:
  type: ExternalName
  externalName: hub.docker.com

$ kubectl get svc
NAME                 TYPE           CLUSTER-IP       EXTERNAL-IP    PORT(S)        AGE
external-name-svc    ExternalName   <none>          hub.docker.com   <none>         7s

# 获取 DNS 地址信息
$ kubectl get pod -n kube-system -o wide | grep dns
coredns-7c6c659fcf-fk7ql   1/1     Running   0          29m    10.244.2.2       k8s-master   <none>           <none>

# 解析域名 i 记录
$ dig -t A external-name-svc.default.svc.cluster.local. @10.244.2.2
;; ANSWER SECTION:
external-name-svc.default.svc.cluster.local. 5 IN CNAME hub.docker.com.
hub.docker.com.         5       IN      CNAME   elb-default.us-east-1.aws.dckr.io.
elb-default.us-east-1.aws.dckr.io. 5 IN CNAME   us-east-1-elbdefau-1nlhaqqbnj2z8-140214243.us-east-1.elb.amazonaws.com.
us-east-1-elbdefau-1nlhaqqbnj2z8-140214243.us-east-1.elb.amazonaws.com. 5 IN A 3.211.28.26
us-east-1-elbdefau-1nlhaqqbnj2z8-140214243.us-east-1.elb.amazonaws.com. 5 IN A 3.217.79.149
us-east-1-elbdefau-1nlhaqqbnj2z8-140214243.us-east-1.elb.amazonaws.com. 5 IN A 54.147.41.176

;; Query time: 283 msec
;; SERVER: 10.244.2.2#53(10.244.2.2)
;; WHEN: Mon Nov 08 20:21:05 CST 2021
;; MSG SIZE  rcvd: 591

3. Service 代理模式

kube-proxy 进程：负责为 Service 实现一种 VIP（虚拟IP）的形式，代理模式有如下三种：

• userspace

• iptables

• ipvs

• Ingress: 支持 7 层服务

为什么不使用 round-robin DNS? dns 存在缓存，当有Pod节点故障时，无法自动处理

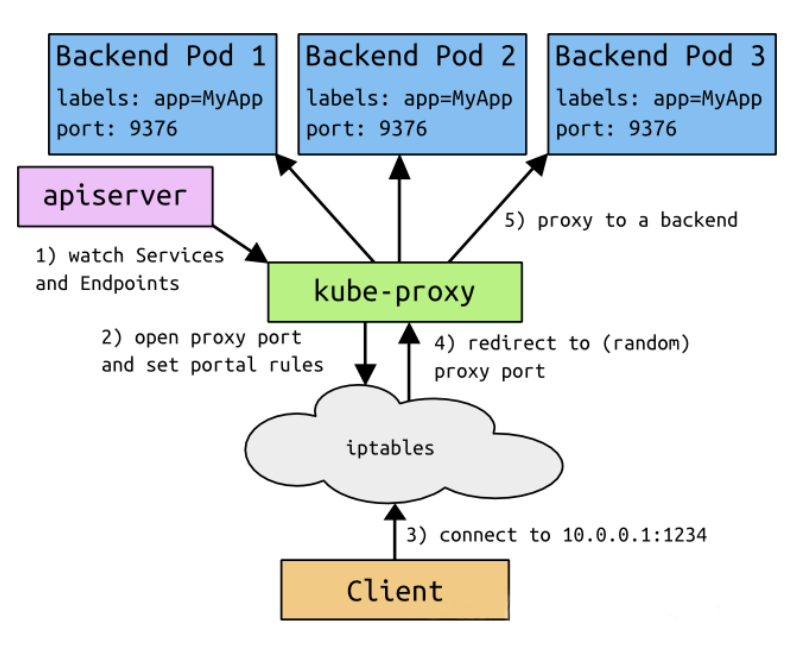

3.1 userspace

流量路径：

1. 经过防火墙 iptables
2. 经过 kube-proxy 转发
3. 到达 pod

缺点：kube-proxy 压力很大

3.2 iptables

流量路径：

1. 经过 iptables 直接转发
2. 达到 pod

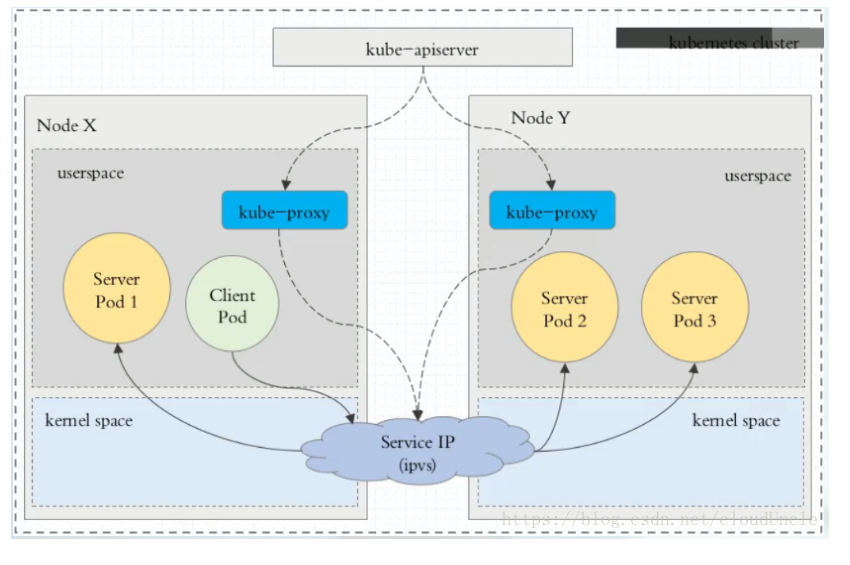

3.3 ipvs

流量路径：

1. 经过 ipvs 直接转发
2. 达到 pod

kube-proxy 监控 Service 和 Endpoints，调用 netlink 接口以相应地创建 ipvs 规则，并定期与 Service 和 Endpoints 对象同步 ipvs 规则，以确保 ipvs 状态与期望一致。访问服务时，流量将被重定向到其中一个后端 Pod

与 iptables 类似，ipvs 于 netfilter 的 hook 功能，但使用hash表作为底层数据结构并在内核空间中工作。这意味着 ipvs 可以快速地重定向流量，并且在同步代理规则时具有更好的性能。

ipvs 负载均衡算法：

• rr: round-robin, 轮训调度
• lc: least connection, 最小连接数
• dh: destination hashing, 目标hash
• sh: source hashing, 源hash
• sed: shortest expected delay, 最短期望延迟
• nq: never queue, 不排队调度

4. Headless Service

当不需要负载均衡和独立 Service IP 时，可以指定 spec.clusterIP 为 None来创建 Headless Service。这类 Service 并不会分配 Cluster IP，kube-proxy 也不会处理它们，而且平台也不会其对进行负载均衡和路由。虽然没有svc，但依旧可以通过访问域名，路由到不同Pod上

apiVersion: v1
kind: Service
metadata:
  name: myapp-headless-svc
spec:
  type: ClusterIP
  selector:
    app: myapp
    release: stable
  clusterIP: None
  ports:
  - name: http
    port: 80
    targetPort: 80

$ kubectl get svc
NAME                 TYPE           CLUSTER-IP      EXTERNAL-IP      PORT(S)        AGE
myapp-headless-svc   ClusterIP      None            <none>           80/TCP         7s

# 解析域名 i 记录
$ dig -t A myapp-headless-svc.default.svc.cluster.local. @10.244.2.2
;; ANSWER SECTION:
myapp-headless-svc.default.svc.cluster.local. 5 IN A 10.244.1.6
myapp-headless-svc.default.svc.cluster.local. 5 IN A 10.244.0.4
myapp-headless-svc.default.svc.cluster.local. 5 IN A 10.244.1.5
myapp-headless-svc.default.svc.cluster.local. 5 IN A 10.244.0.5
myapp-headless-svc.default.svc.cluster.local. 5 IN A 10.244.1.7

;; Query time: 0 msec
;; SERVER: 10.244.2.2#53(10.244.2.2)
;; WHEN: Mon Nov 08 20:26:27 CST 2021
;; MSG SIZE  rcvd: 385

# busybox 测试
$ kubectl run -it --rm dns-test --image=busybox:1.28.4 -- /bin/sh
# nslookup myapp-headless-svc
