1. TCP

a

TCP 是面向连接、可靠的、基于字节流的传输层通信协议。

  • 面向连接：一对一的连接。不像 UDP 可以同时向多个主机发送消息。
  • 可靠的：网络链路中出现变化，TCP 可以保证一个报文一定能够到达指定端。

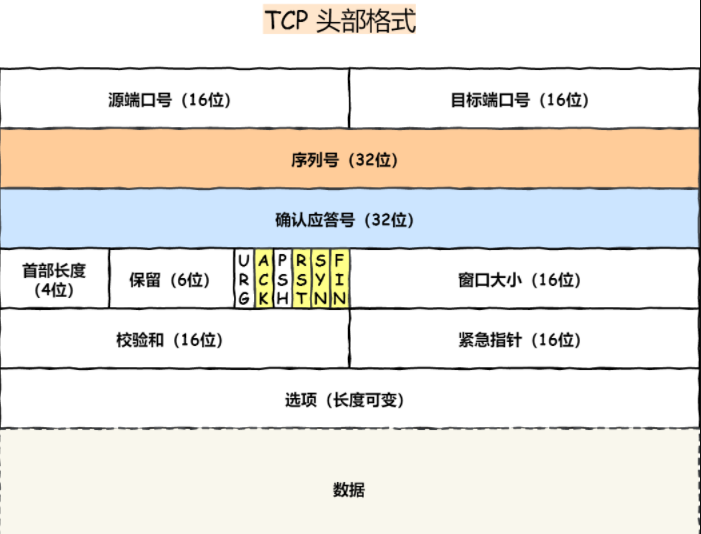

1.1 TCP 头

a

序列号：建立连接时，计算机生成的随机数作为初始值，通过 SYN 包传给接收端主机，每发送一次数据，就累加 1。解决网络包乱序问题

确认应答号：下一次“期望”收到的数据的序列号，发生端收到这个确认应答后，认为这个序列号以前的数据都被正确接收。解决丢包问题

控制位：

  • ACK：确认应答字段有效。除了最初建立连接时的 SYN 包之外该位必须为1
  • RST：TCP 连接中出现异常，必须强行断开连接
  • SYN：希望建立连接，在其“序列号”字段初始化后设定
  • FIN：通信结束，断开连接，不会再发送数据时设定

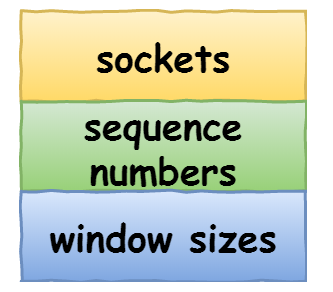

1.2 TCP 连接

用于保证可靠性和流量控制维护的某些状态信息，包括Socket、序列号和窗口大小称为连接

a

  • Socket：IP + Port
  • 序列号：解决乱序等问题
  • 窗口大小：流量控制

1.3 唯一确定一个连接

通过 TCP 四元组来确定：

  • 源地址
  • 源端口
  • 目标地址
  • 目标端口

源地址和目标地址 (32-bit)：在 IP 头部中，通过 IP 协议发送报文给对方主机

源端口和目标端口 (16-bit)：在 TCP 头部中，通过 TCP 协议把报文发给哪一个进程。

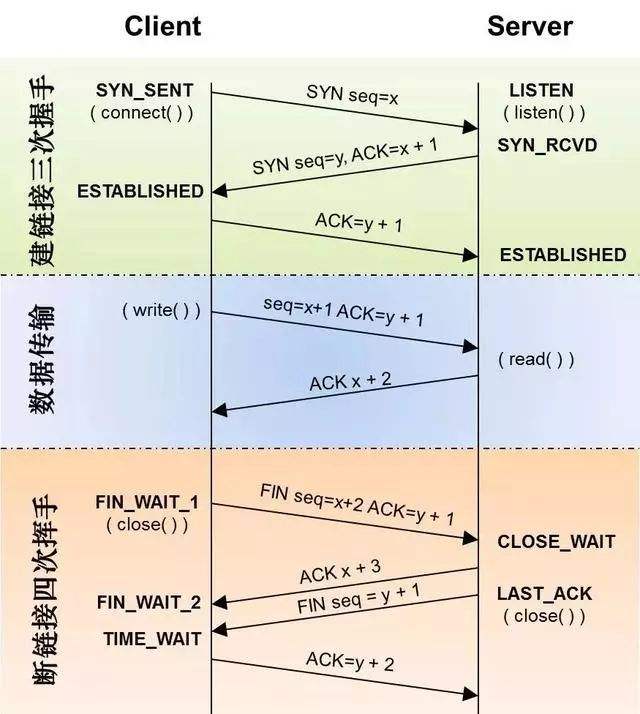

1.4 三次握手 & 四次挥手

tcp

TCP 状态：

  • LISTENING: 服务端侦听远端TCP连接请求，等待被连接
  • SYN_SENT: 客户端调用connect方法，发送一个SYN请求建立连接
  • SYN_RCVD: 服务端收到连接请求并确认后，调用accept方法
  • ESTABLISHED: 连接建立
  • FIN_WAIT_1: 主动关闭连接，调用close方法后
  • CLOSING: FIN_WAIT_1后，等待对端关闭确认 （较少出现）
  • CLOSE_WAIT: 收到关闭请求，等待关闭
  • FIN_WAIT_2: 收到关闭ACK确认后
  • LAST_ACK: 收到关闭请求(CLOSE_WAIT)后，被动关闭连接，调用close方法
  • TIME_WAIT: 主动关闭连接，收到被动关闭连接(LAST_ACK)后。等待足够的时间，确保远程TCP连接中断确认，最大程度保证双方正常结束，需等待2*MSL时间才能进行下一次连接
  • CLOSED： 被动关闭端收到ACK后，进入CLOSED，连接结束

总结：

TCP 建立连接时，通过三次握手能防止历史连接的建立，能减少双方不必要的资源开销，能帮助双方同步初始化序列号。序列号能够保证数据包不重复、不丢弃和按序传输。

不使用「两次握手」和「四次握手」的原因：

  • 两次握手：无法防止历史连接的建立，会造成双方资源的浪费，也无法可靠的同步双方序列号；
  • 四次握手：三次握手就已经理论上最少可靠连接建立，所以不需要使用更多的通信次数。

1.4.1 TIME_WAIT

主动关闭Socket端会进入TIME_WAIT状态，并持续2MSL时间长度。

MSL (maximum segment lifetime)：表示一个IP数据包在互联网上生存的最长时间，超过这个时间将在网络中消失。MSL建议值为2分钟，但传统上为30s

因此，TIME_WAIT状态一般维持在1-4分钟

TIME_WAIT 作用：

  • 可靠地实现TCP全双工连接终止

  • 允许老的重复连接在网络中消逝

TIME_WAIT 危害：

  • 过多会占用内存，一个TIME_WAIT占用4k

  • 网络差的情况下，如果主动方无TIME_WAIT等待，关闭当前连接后，主动方与被动方又重新建立新的TCP连接，此时被动方重传或延时过来的FIN包会直接影响当前新的TCP连接

如何避免：

  • 设置socket选项为SO_REUSEADDR，端口可重用

  • 由于TIME_WAIT状态是主动关闭一方出现的，所以在协议逻辑设计时，尽量由客户端主动关闭，避免服务端出现TIME_WAIT

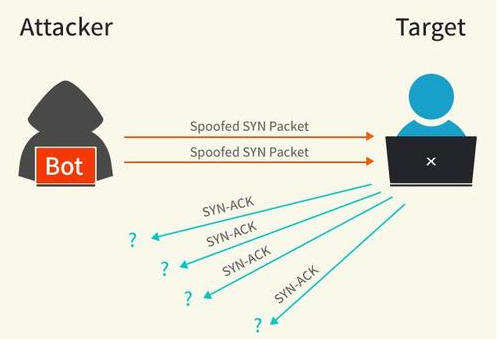

1.4.2 SYN 攻击

什么是SYN攻击？

  • 在三次握手过程中，收到客户端SYN，服务端ACK该请求后进入SYN_RCVD状态，该状态称为半连接(half-open connect)，只有等服务端收到ACK再次确认后，才进入ESTABLISHED状态
  • SYN 攻击，即客户端在短时间内大量伪造不存在的IP地址，向服务端不断地发送SYN包，服务端回复ACK确认包，并等待客户端确认。但由于源地址不存在，服务端需要不断重发ACK包直至超时，大量SYN包长时间占用未连接队列，导致正常SYN请求被丢弃，网络阻塞服务不可用。
  • DoS/DDoS 是一种典型的SYN攻击

attack

如何检测 SYN 攻击？

  • 服务器上存在大量半连接状态 (SYN_RCVD)
  • 大量随机的源 IP 地址

如何预防 SYN 攻击?

完全阻止SYN攻击是不可能的，可通过一些方法减轻SYN攻击：

  • 缩短超时时间(SYN Timeout)
  • 增加最大半数连接数
  • 过滤网关防护
  • SYN cookies 技术

Linux 内核参数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
# 队列最大值
net.core.netdev_max_backlog

# SYN_RCVD 状态连接的最大个数
net.ipv4.tcp_max_syn_backlog

# 超出处理能时，对新的 SYN 直接回报 RST，丢弃连接
net.ipv4.tcp_abort_on_overflow

# 启用 cookie
net.ipv4.tcp_syncookies = 1

# 当 「 SYN 队列」满之后，后续服务器收到 SYN 包，不进入「 SYN 队列」；
# 计算出一个 cookie 值，再以 SYN + ACK 中的「序列号」返回客户端，
# 服务端接收到客户端的应答报文时，服务器会检查这个 ACK 包的合法性。如果合法，直接放入到「 Accept 队列」。
# 最后应用通过调用 accpet() socket 接口，从「 Accept 队列」取出的连接。

1.5 KeepAlive

TCP数据交互完成后，未主动释放连接，在无法知道对端的情况下保持了这个连接，长时间累积导致非常多的半打开连接，造成系统资源浪费。

KeepAlive: 隔一段时间给对端发送一个探测包，如果对方回应ACK，则认为连接还是存活的。在超过一定重试次数之后还是未收到对方的回应，则丢弃该连接。

1.6 如何实现长连接

  • HeartBeat心跳包

    客户端每隔一小段时间向服务器发送一个数据包，通知服务器自己仍然在线。30s 00 00 03

  • TCP协议的KeepAlive机制

    默认不打开，要用setsockopt将SOL_SOCKET.SO_KEEPALIVE设置为1，并且设置参数tcp_keepalive_time/tcp_keepalive_probes/tcp_keepalive_intvl

    keep-alive机制，可以减少tcp连接建立的次数，也意味着减少TIME_WAIT连接状态，以此来提高服务器性能

    但keep-alive也可能导致系统资源被无效占用，合适设置keep-alive timeout时间非常重要

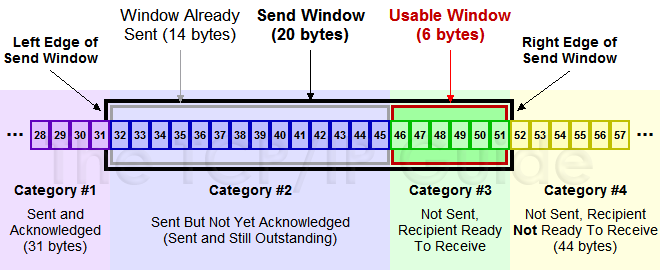

1.7 滑动窗口

滑动窗口（Sliding window）是一种流量控制技术，它被用来改善网络吞吐量，即容许发送方在接收任何应答之前传送附加的包，接收方告诉发送方在某一个时刻能送多少包（成为窗口尺寸)

让发送的每一个包都有一个id，接收端必须对每一个包进行确认，这样设备A一次多发送几个片段，而不必等候ACK，同时接收端也要告知它能够收多少，这样发送端发起来也有个限制，当然还需要保证顺序性，不要乱序，对于乱序的状况，我们可以允许等待一定情况下的乱序，比如说先缓存提前到的数据，然后去等待需要的数据，如果一定时间没来就DROP掉，来保证顺序性！

接收端可以根据自己的状况通告窗口大小，从而控制发送端的发送，进行流量控制。

sliding_window

滑动窗口原理：

  • TCP并不是每一个报文段都会回复ACK确认，可能会对多个报文段发送1个ACK (累积ACK确认)。

  • 比如发送方有1/2/3个报文段，接收方收到2/3报文段后，一直未收到报文段“1”，将会丢弃报文段2/3.

实现滑动窗口：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
var (
	limitCount  int32      = 10 // 限频总数
	limitBucket int        = 6  // 滑动窗口个数
	curCount    int32      = 0  // 当前限频数量
	head        *ring.Ring      // 环形队列 (链表)
)

func main() {
	addr, err := net.ResolveTCPAddr("tcp4", ":3000")
	if err != nil {
		log.Fatal(err)
	}

	listener, err := net.ListenTCP("tcp", addr)
	if err != nil {
		log.Fatal(err)
	}
	defer listener.Close()

	// 初始化滑动窗口
	head = ring.New(limitBucket)
	for i := 0; i < limitBucket; i++ {
		head.Value = 0
		head = head.Next()
	}

	// 启动执行器
	go func() {
		ticker := time.NewTicker(time.Second)
		for {
			select {
			case <-ticker.C:
				subCount := int32(0 - head.Value.(int))
				newCount := atomic.AddInt32(&curCount, subCount)

				// useless, only for print
				arr := [6]int{}
				for i := 0; i < limitBucket; i++ {
					arr[i] = head.Value.(int)
					head = head.Next()
				}
				fmt.Printf("subCount: %d, newCount: %d, arr: %v\n", subCount, newCount, arr)

				head.Value = 0
				head = head.Next()
			}
		}
	}()

	// 处理请求
	for {
		conn, err := listener.Accept()
		if err != nil {
			log.Println(err)
			continue
		}

		go handle(&conn)
	}
}

func handle(conn *net.Conn) {
	defer (*conn).Close()

	count := atomic.AddInt32(&curCount, 1)
	if count > limitCount {
		atomic.AddInt32(&curCount, -1)
		msg := "HTTP/1.1 404 NOT FOUND\r\n\r\nError, too many request, please try later."
		(*conn).Write([]byte(msg))
	} else {
		mu := sync.Mutex{}
		mu.Lock()
		pos := head.Prev()
		val := pos.Value.(int)
		val++
		pos.Value = val
		mu.Unlock()

		time.Sleep(time.Second)
		msg := "HTTP/1.1 200 OK\r\n\r\nWell done."
		(*conn).Write([]byte(msg))
	}
}

使用HTTP压测工具hey：

https://github.com/rakyll/hey

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
hey -c 6 -n 300 -q 6 -t 80 http://localhost:3000

Summary:
  Total:        11.6708 secs
  Slowest:      1.0423 secs
  Fastest:      0.0013 secs
  Average:      0.0735 secs
  Requests/sec: 25.7051


Response time histogram:
  0.001 [1]     |
  0.105 [279]   |■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■
  0.210 [0]     |
  0.314 [0]     |
  0.418 [0]     |
  0.522 [0]     |
  0.626 [0]     |
  0.730 [0]     |
  0.834 [0]     |
  0.938 [0]     |
  1.042 [20]    |■■■


Latency distribution:
  10% in 0.0033 secs
  25% in 0.0052 secs
  50% in 0.0065 secs
  75% in 0.0076 secs
  90% in 0.0091 secs
  95% in 1.0066 secs
  99% in 1.0417 secs

Details (average, fastest, slowest):
  DNS+dialup:   0.0052 secs, 0.0013 secs, 1.0423 secs
  DNS-lookup:   0.0036 secs, 0.0002 secs, 0.0359 secs
  req write:    0.0001 secs, 0.0000 secs, 0.0023 secs
  resp wait:    19.8696 secs, 0.0001 secs, 851.1748 secs
  resp read:    0.0002 secs, 0.0000 secs, 0.0023 secs

Status code distribution:
  [200] 20 responses
  [404] 280 responses

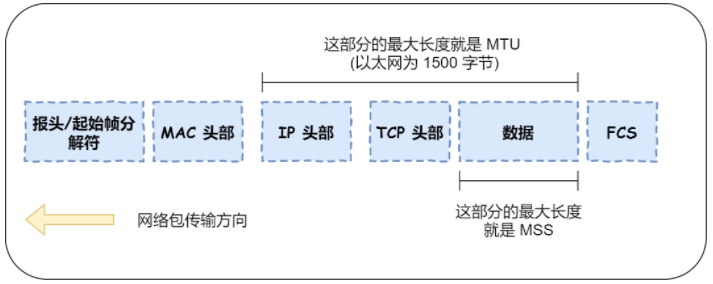

1.8 MTU & MSS

a

MTU: 一个网络包的最大长度，以太网一般未 1500 字节

MSS：除去 IP 和 TCP 头部后，一个网络包能容纳的 TCP 数据的最大长度

当 IP 层有一个超过 MTU 大小的数据（TCP 头部 + TCP 数据）要发送，那么 IP 层就要进行分片，把数据分片成若干片，保证每一个分片都小于 MTU。把一份 IP 数据报进行分片以后，由目标主机的 IP 层来进行重新组装后，再交给上一层 TCP 传输层。

但是，如果一个 IP 分片丢失，整个 IP 报文的所有分片都得重传。

因为 IP 层本身没有超时重传机制，它由传输层的 TCP 来负责超时和重传。

当接收方发现 TCP 报文（头部 + 数据）的某一片丢失后，则不会响应 ACK 给对方，那么发送方的 TCP 在超时后，就会重发「整个 TCP 报文（头部 + 数据）」。

因此，可以得知由 IP 层进行分片传输，是非常没有效率的。

所以，为了达到最佳的传输效能 TCP 协议在建立连接的时候通常要协商双方的 MSS 值，当 TCP 层发现数据超过 MSS 时，则就先会进行分片，当然由它形成的 IP 包的长度也就不会大于 MTU ，自然也就不用 IP 分片了。

a

经过 TCP 层分片后，如果一个 TCP 分片丢失后，进行重发时也是以 MSS 为单位，而不用重传所有的分片，大大增加了重传的效率。

2. UDP

a

  • 目标和源端口：告诉 UDP 协议应该把报文发给哪个进程。
  • 包长度： UDP 首部的长度跟数据的长度之和。
  • 校验和：提供可靠的 UDP 首部和数据而设计。

UDP是一个简单的传输层协议，与TCP相比，有如下特征：

  • UDP 缺乏可靠性。不提供确认、序列号、超时重传等机制。
  • UDP 数据报可能在网络中被复制，被重新排序。即UDP不保证数据一定到达目的地，也不保证数据报的先后顺序，也不保证每个数据报只到达一次
  • UDP 数据报有长度的。如果一个数据报正确地到达目的地，该数据报的长度也随着随着数据一起传给了接收方。
  • UDP 面向无连接的。UDP客户端与服务器不存在长期关系，不需要经过三次握手和四次挥手操作
  • UDP支持多播和广播

3. TCP vs UDP

连接 协议 可靠性 使用场景
TCP 面向连接 流协议，无大小限制 可靠 可靠的通信。使用校验和、确认和重传机制来确保可靠传输
UDP 无连接 数据包协议，有限制 不可靠 1. 包总量较小的通信(DNS, SNMP) 2.视频、音频等流媒体（即时通信）3.广播通信

tcp 传输的是数据流，udp是数据包；tcp要进行三次握手、udp不需要

TCP 和 UDP 区别：

1. 连接

  • TCP 面向连接，传输数据前先要建立连接。
  • UDP 不需要连接，即刻传输数据。

2. 服务对象

  • TCP 是一对一的两点服务。
  • UDP 支持一对一、一对多、多对多的交互通信

3. 可靠性

  • TCP 是可靠交付数据的，数据可以无差错、不丢失、不重复、按需到达。
  • UDP 是尽最大努力交付，不保证可靠交付数据。

4. 拥塞控制、流量控制

  • TCP 有拥塞控制和流量控制机制，保证数据传输的安全性。
  • UDP 没有，即使网络非常拥堵了，也不会影响 UDP 的发送速率。

5. 首部开销

  • TCP 首部长度较长，会有一定的开销，首部在没有使用「选项」字段时是 20 个字节，如果使用了「选项」字段则会变长的。
  • UDP 首部只有 8 个字节，并且是固定不变的，开销较小。

6. 传输方式

  • TCP 流式传输，没有边界，但保证顺序和可靠。
  • UDP 一个包一个包的发送，是有边界的，但可能会丢包和乱序。

7. 分片不同

  • TCP 的数据大小如果大于 MSS 大小，则会在传输层进行分片，目标主机收到后，也同样在传输层组装 TCP 数据包，如果中途丢失了一个分片，只需要传输丢失的这个分片。
  • UDP 的数据大小如果大于 MTU 大小，则会在 IP 层进行分片，目标主机收到后，在 IP 层组装完数据，接着再传给传输层，但是如果中途丢了一个分片，则就需要重传所有的数据包，这样传输效率非常差，所以通常 UDP 的报文应该小于 MTU。

TCP 和 UDP 应用场景：

由于 TCP 是面向连接，能保证数据的可靠性交付，常用于：

  • FTP 文件传输
  • HTTP / HTTPS

由于 UDP 面向无连接，它可以随时发送数据，再加上UDP本身的处理既简单又高效，常用于：

  • 包总量较少的通信，如 DNS 、SNMP 等
  • 视频、音频等多媒体通信
  • 广播通信

为什么 UDP 头部没有「首部长度」字段，而 TCP 头部有「首部长度」字段呢？

原因是 TCP 有可变长的「选项」字段，而 UDP 头部长度则是不会变化的，无需多一个字段去记录 UDP 的首部长度。

为什么 UDP 头部有「包长度」字段，而 TCP 头部则没有「包长度」字段呢？

TCP 负载数据长度：

1
TCP数据总长度 = IP总长度 - IP首部长度 - TCP首部长度

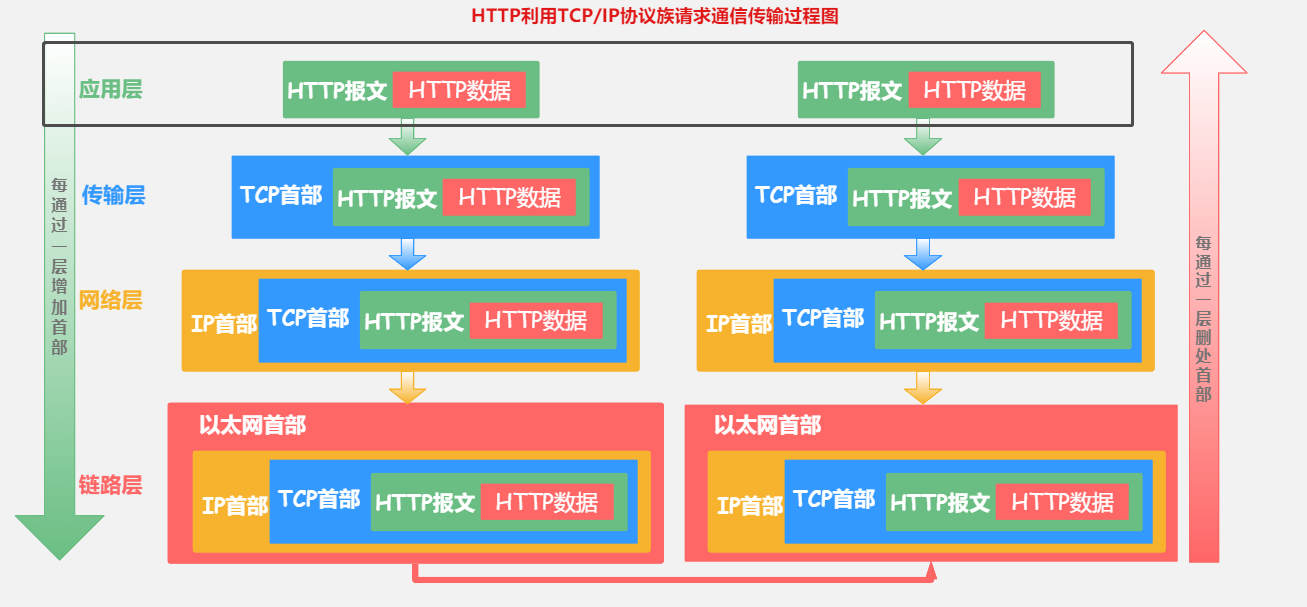

4. 网络包

a
